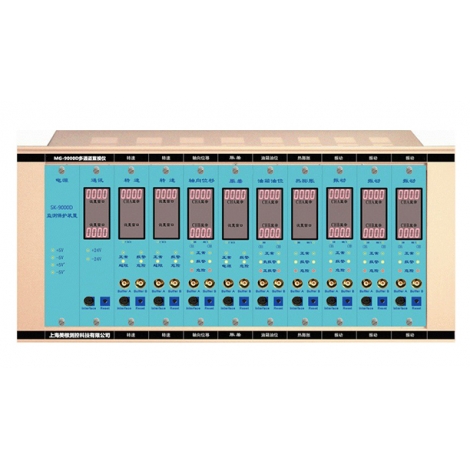

MG-9000D多通道监视仪是集振动、轴瓦振动、轴向位移、胀差、油动机、热膨胀、油箱油位、转速、温度、电流、电压等参数的综合监测保护装置，监测通道自由选定，可实时反应各项在线测量参数，并保存相关内容的报警、危险信号等历史记录。可通过密码在面板键盘上直接修改量程、报警、危险的设定值，也可通过笔记本电脑修改相关参数，与上位机的通讯接口为RS485，并远传4 ~ 20mA电流输岀。可配用我公司生产的各种传感器，也可以与进口传感器互换。

一、电源模块概述
本监测装置供电电源AC220V/2A，模块可为整机提供多路转换电源，能冗余满足整机所需电源，并有指示灯表示状态，指示灯亮表示正常，指示灯灭表示不正常，并有系统自检功能。

二、通讯、打印模块概述
该模块可实现与上位机的数据传送功能，采用RS485半双工异步模式，通讯数据传送中断查询和字符传，通讯速率9600BTL/s。该模块可实现自动和手动打印功能，当任何被测通道模块出现报警或危险信号，可自动打印所有在线即时数据，恢复正常时，同时记录打印恢复时间和即时参数。手动模式可通过按钮“R”键随时实现打印各模块在线实时数据。

三、振动模块概述
MG-9000D多通道监视仪主要适用于电力、冶金、建材、化工等领域对各类旋转机械的轴瓦振动（绝对振动）及轴振动（相对振动）进行续监视和测量便于用户对机器共况进行分析和维护。当机器振动超过正常使用值时，本装置会立即发出报警及危险信号，使您的机器能够及时受保护，避免不必要的经济损失。多通道监视仪（智能化）来自独立的MG-8401型振动传感信号，或者是MG-8100-8mm型电涡流传感信号，在LED数字显示器上， 保留小数点读数，连续地显示4位数的振幅值或振速值，做到一表多用，该保护装置增加高低通滤波器和隔离柵，大大提高了抗干扰能力。该保护装置精度高，稳定性好，精度等级高于目前同类产品。

四、热膨胀、油动机、油箱油位模块概述
热膨胀监测保护装置，配用MG-TD-2型传感器实现对汽轮机壳体两侧受热膨胀的测量和保护。是一种用交流线性变量差动变压器，去测量汽轮机机壳相对于汽轮机基础，沿轴线的膨胀，分贝安装在汽轮机中心线左右两侧，从开机到停机，机壳膨胀始终被连续监测，并显示他的变化量。油动机监测保护仪配用MG-TD-1型传感器实现油动机行程位移的测量。油动机监测用于测量汽轮机油动机的开启程度，它对整个机组的正常运转是很重要 的。配用MG-UT-81传感器实现油箱油位的测量。

五、轴向位移、胀差模块概述
本监测装置配用MG-8100电涡流传感器实现机组的轴向位移、胀差位移等参数的测量和保护。轴向位移、 胀差监视装置采用电涡流传感器作为一次元件，是一种非接触式传感器，广泛地应用于电力、机械、化工、冶金等工矿企业。它是利用高频电磁场与被测物体长盛涡流效应来实行位移量，这种传感器具有线性范围大、精 确、灵敏度高、频响宽、温度特性好、检测值不受油污、蒸汽等其他介质的影响等特点。

六、转速模块概述
转速检测装置配用MG-SC-2有源霍尔型传感器实现旋转机械高精度的转速测量、零转速测量以及反转速测量。配用MG-SC- 1无源磁阻型传感器可实现旋转机械的常规正转速测量。该仪表是采用高档微处理器构成转速测量系统，在设计中把计算机和仪表融为一体，并充分注意硬件和软件的有机结合和统一，发挥软件编程的灵活、易变的特点，并且有测量范围和报警值任意设定功能，可满足1~120齿等不同的被测条件，有报警危险输出功能，有反转速报警功能，但请不要单通道投保护，以免影响正常运行，转速保护应通过三取二超速保护完成。用户可根据不同的条件选择适合的功能。该仪表使用方便，可靠性高，带软硬件看门狗电路是测量转速的新一代仪表，它使用于电力、冶金、化工等行业的汽轮机、水泵、风机等旋转机械的转速测量要求。

一、振动模块技术参数
1.振动振幅：0~200.0μm（或用户指定）
2.振动烈度：0~20.0mm/s
3.精度：线性误差：≤ ±0.5%
4.频率响应： 40~60Hz ≤ ±0.5%
30~100Hz ≤ ±2%
10~300Hz ≤ ±3%
5.输岀电流：4~20mA （自动对应上下限量程）
（<500Ω ,带有隔离柵，可直接送入DCS系统）打印机可根据用户需要定配
6.报警、危险开关量：无源触点DC24V/2A
7.报警延时:3S、6S、9S、30S、60S
8.噪声电平：无讯号输入时≤1% （满意值）
9.使用温度：
仪表:-25~45°C（相对湿度≤80%）
MG-8401常温传感器:-25~100°C
MG-8401W高温传感器：-25~160°C
MG-8100-8mm电涡流传感器:-25~120°C

二、热膨胀、油动机、油箱油位模块技术参数
1.测量范围: 0~ 35mm(热膨胀量程可由用户自定)
0~ 200mm (油动机量程可由用户自定)
0~ +200mm(油箱油位量程可由用户自定)
2.精度:线性误差≤0.5%(满量程)
3.配用传感器:系统误差≤1%
4.使用环境:
仪表温度: -10°C~45°C ,相对于湿度80%
传感器温度: -25°C~ 100°C ,相对于湿度90%
5.恒流输出: 4~ 20mA(负载)≤500Ω
6.报警、危险开关量:无源触点DC24V/2A

三、轴向位移、胀差模块技术参数
1.测量范围: +2mm (-2.00~+2.00mm) (轴向位移)
+5mm (-5.00~+5.00mm) (胀差位移)
2.显示精度:线性误差≤0.5%(满意度)
3.输出: 4~ 20mA(负载≤500Q)
4.报警、危险开关量:无源触点DC24V/2A
5.使用环境:仪表温度: -10°C~45°C ,相对于湿度80%
6.配用传感器参见传感器说明
7.噪声电平:无信号输入时≤1%(满意度)

四、转速模块技术参数
1.测量范围：配用MG-SC-1型有源磁阻传感器200~9999r/min
配用MG-SC-2型无源霍尔传感器0~9999r/min
2.测量精度：0.1%
3.显示采样时间：4次/秒
4.报警采样时间：0.1秒
5.输入波形：正弦波和方波
6.安装间隙: 0.8-1.0mm
7安装螺纹: M16*1mm
8.输出电流: 4-20mA(负载≤500Ω)
9.报警、 危险开关量:无源触点DC24V/2A
10.工作环境:仪表温度-25°C ~45°C相对湿度≤80%
11.报警、危险值用户可通过手抄器任意设定
12.通讯、打印功能可由用户选配

一、振动模块功能说明
1.实现智能化处理,所有功能可通过前面板按键操作,振动幅度、振动烈度测量通过密码进入功能切换键任意设置选择
2.报警、危险值输出通过按键任意设置
3.数据设置值查询，1分钟不进行键盘操作，自动回到测量状态
4.断线、断电保护、断线封锁继电器输出，OK灯灭、恢复时封锁延时5秒解除( 限轴振动测量）

二、热膨胀、油动机、油箱油位模块功能说明
1.行程位移显示,报警,危险继电器结点输出
2.量程下限~上限:分别对应( 4~ 20mA )电流输出
3.上电复位延时,正常灯灭,回复是封锁延时5秒解除
4.报警危险值可以任意设定(量程范围内)
5.满量程自由设置
6.通讯打印输出可由用户选配
7.在设置值查看中, 1分钟不进行击键盘操作,自动回到测量状态。

三、轴向位移、胀差模块功能说明
1.独立显示，分别(正负)报警，(正负)危险继电器无源触点输出(为了提高可靠性,正负报警、正负危险采用二合一结点输出模式)。
2.量程下限到上限:电流分别对应( 4-20mA )输出。
3.断线检测保护,断线封锁继电器输出,OK灯灭,恢复时封锁延时5秒解除。
4.间隙电压检测及输出显示,通过按钮切换，( 1分钟不进行切换,操作自动回到测量状态)。
5.报警危险值可以任意设定(量程范围内)。
6.测量值方向设置。
7.在数据设置值查看中，1分钟不进行击键盘操作，自动回到测量状态。

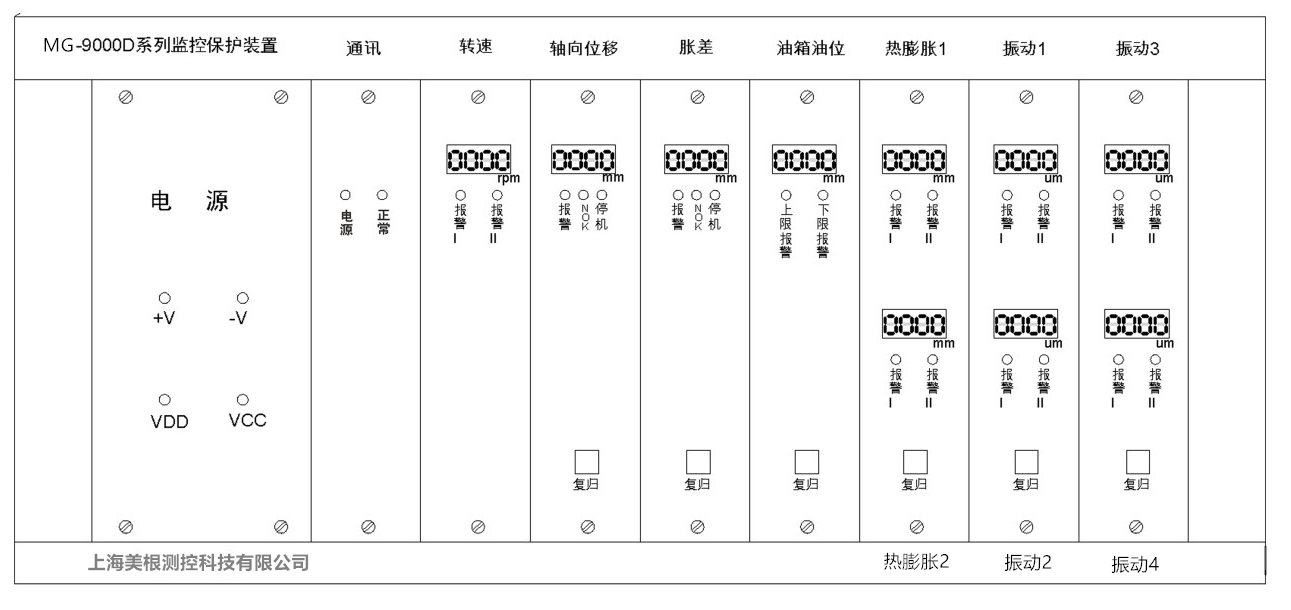

MG-9000D多通道监视仪前面板示意图
MG-9000D多通道监视仪后端子板示意图

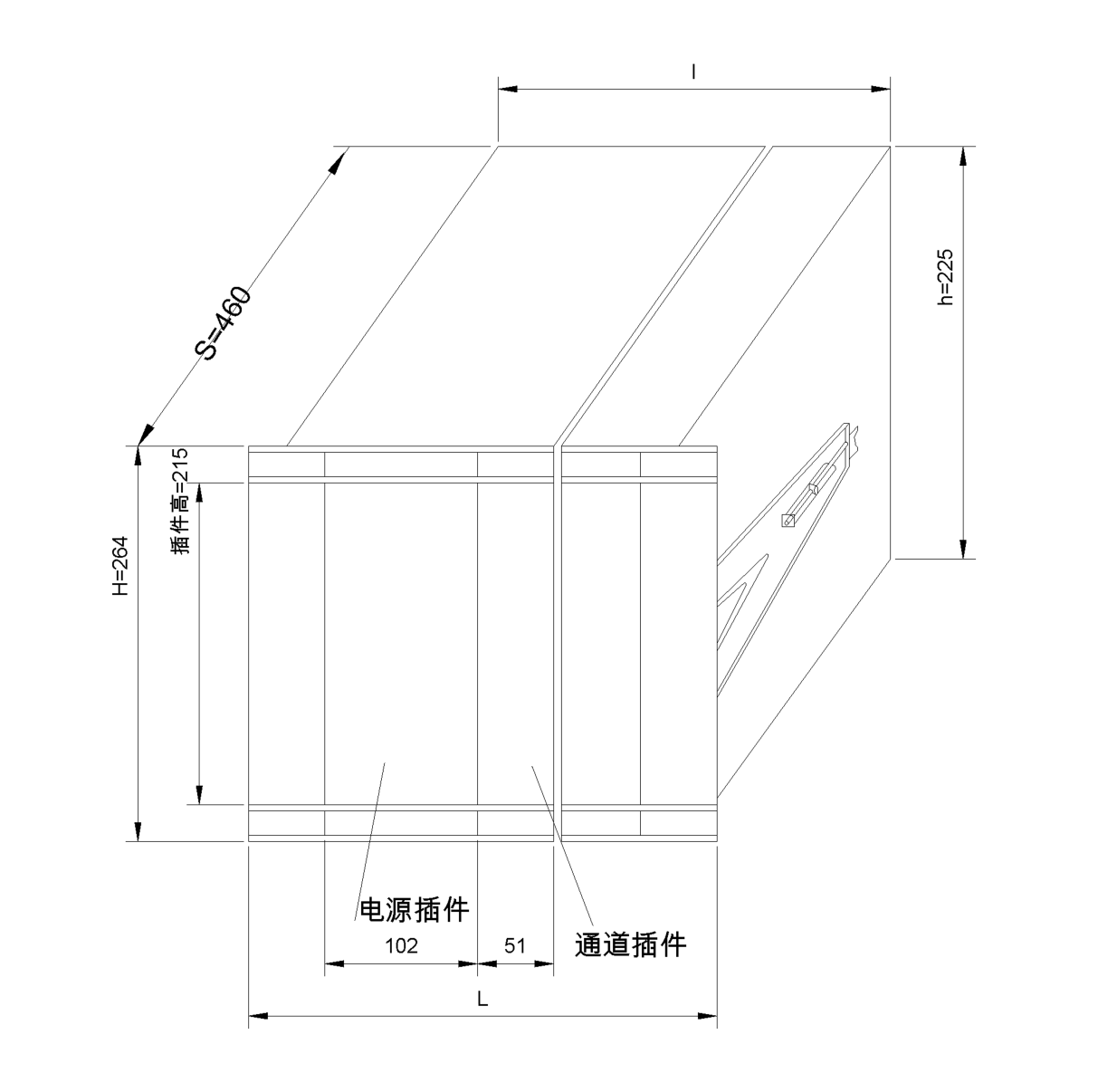

MG机箱外形尺寸和开孔尺寸（mm）
MG仪表机箱可以安装MG-9000D系列多通道监视仪和MG-DY仪表电源，框架上下各有一个框条，可以在框条里镶上测点名称。机箱可以扩展，有5框位到12框位可供选择。

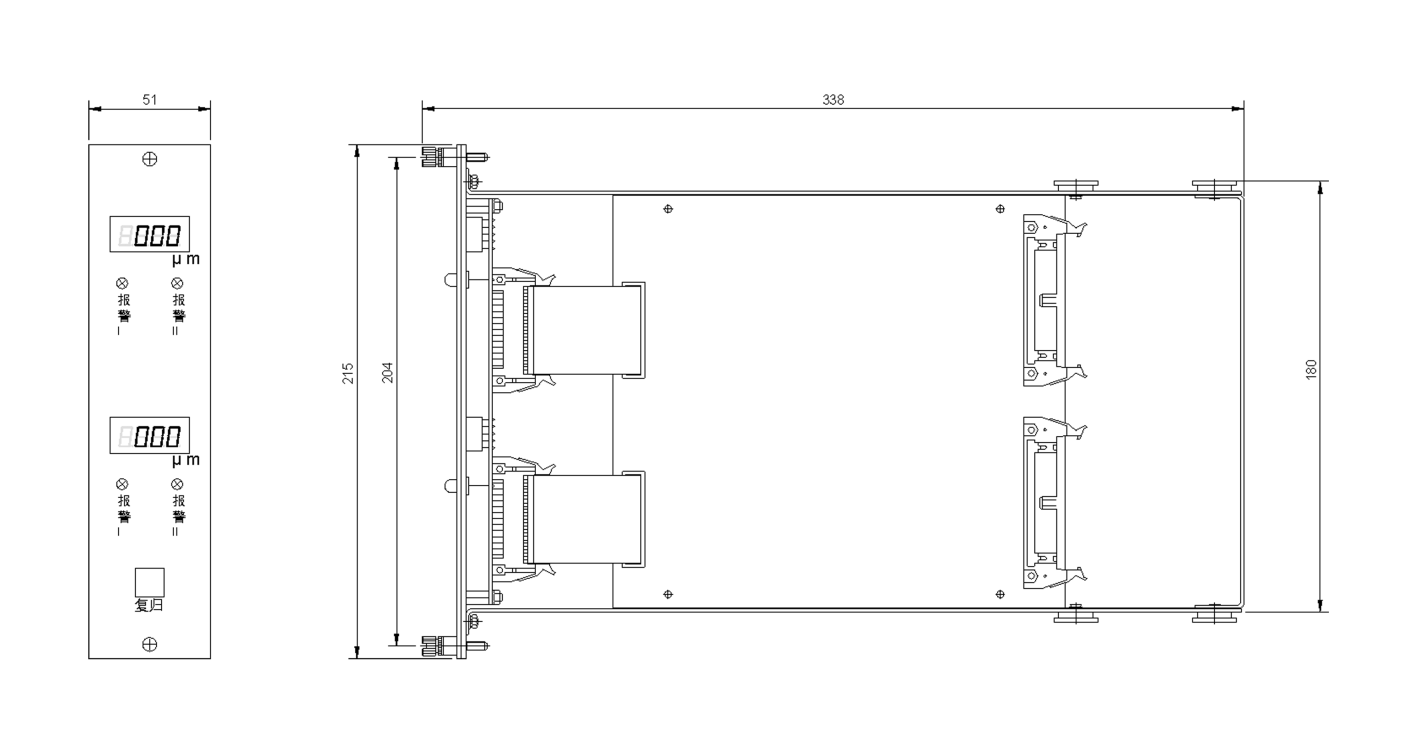

MG多通道监视仪插件通道外形图（mm）

一、振动模块订货指南
振动(振幅) :
9000D/011-A◻◻-B◻◻-S◻◻
9000D/012-A◻◻-B◻◻-S◻◻
振动(烈度):
9000D/013-A◻◻-B◻◻-S◻◻
9000D/014-A◻◻-B◻◻-S◻◻
轴振动:
9000D/015-A◻◻-B◻◻-S◻◻
9000D/016-A◻◻-B◻◻-S◻◻
量程选择: A◻◻
A00：0~100um (峰-峰值)
A01: 0~200um (峰-峰值)
A02: 0~500um (峰-峰值)
A03: 0~10.0mm/s(均方根值)
A04: 0~20.0mm/s(均方根值)
A05: 用户指定
传感器选择: B◻◻
B00 : MG-8401振动传感器
B01 : MG-8100-8mm电涡流传感器
报警延时：S◻◻缺省选择为0.3秒
S00：03秒
S01：06秒
S02：09秒
S03：15秒
S04：30秒
S05：用户指定

二、热膨胀、油动机、油箱油位模块订货指南
热膨胀：9000D/051-A□□ 9000D/052-A□□
油动机：9000D/061-A□□ 9000D/062-A□□
油箱油位：9000D/063- A□□ 9000D/064-A□□
量程选择：A□□缺省选择为03秒 A00 : 0~25mm
A01:0~35mm A05:0~250mm
A02:0~100mm A06:±200mm
A03:0~10.0mm A07:±300mm
A04:0~200mm A08:用户自定

三、 轴向位移、胀差模块功能说明
轴向位移:9000D/021- A□□- S□□
9000D/022- A□□- S□□
胀差:9000D/031- A□□- S□□
9000D/032- A□□- S□□
量程选择: A◻◻
A00±1mm
A01:±2mm
A02:-3~+4mm
A03:-4~+5mm
A04:-5~+5mm
报警延时：S◻◻缺省选择为01秒
S00：02秒
S01：03秒
S02：05秒
S03：用户指定

四、转速模块订货指南
转速：9000D/042-A□□-B□□-C□□-S□□
9000D/042-A□□-B□□-C□□-S□□
量程选择：A□□
A00:0-1000r/min
A01:0-4000r/min
A02:0-6000r/min
A03:0-15000r/min
A04:0-50000r/min
A05:用户指定
传感器选择：B□□
B00:MG-SC-1 无源磁阻
B01:MG-SC-2 有源霍尔
被测齿数：C□□缺省选号为标准60齿
C00：60齿
C01：1~120齿
报警延时：S□□缺省选择为0秒
S00：01秒
S01：02秒
S02：03秒
S03：05秒
S04：用户指定
