一、系统概述。
通过智能传感器和无线的物联网技术，实时掌控旋转设备的运行状态，及时发现设备隐患、预防设备故障、杜绝设备事故，确保设备的安全稳定运行是实现设备智能化管理方法。
为此，上海美根测控科技有限公司采用物联网技术、无线技术、嵌入式技术、振动传感技术、温度传感技术、低功耗技术、AIT加密算法等技术研发了温度和振动监测系统，通过实时检测设备的温度和振动这两个直接、有效、科学的指标，实时监视设备运行状态，协助设备管理人员能够及时设备隐患，实现设备的预短性维修，帮助企业提升设备的管理水平。
二、系统架构。
系统由传感器（振动传感器、加速度传感器、 温度传感器、温振传感器、温加传感器）、无线采集仪、后台监控系统三个部分组成。
三、应用场景。
煤矿、化工、冶金、发电、建材、汽车、机械制造、军工和科研教学等诸多领域的电机、减速机风机、发电机、空压机、离心机、水泵等旋转设备振动和温度的在线测量。
四、智能传感器技术性能及选型
１、MG-1010系列振动传感器
五、产品尺寸
１、无线类

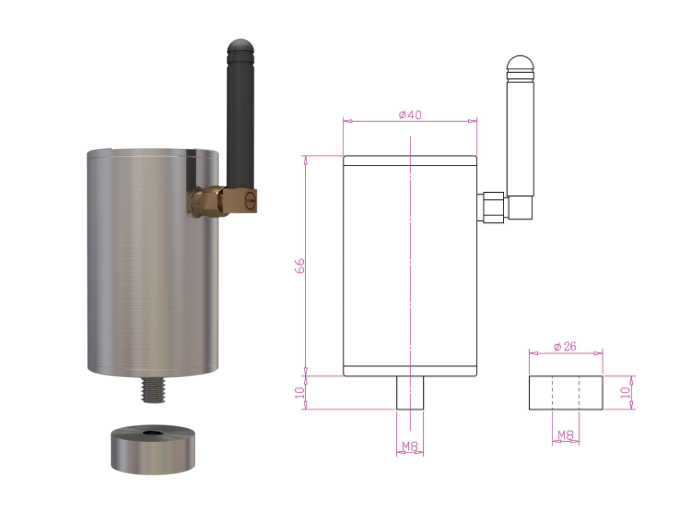

Ａ：外置天线
外径：∮40mm
高度：76mm=66mm(壳体)+10mm(螺柱或磁体)
B：内置天线
外径：∮43mm
高度：92mm=82mm(壳体)+10mm(螺柱或磁体)

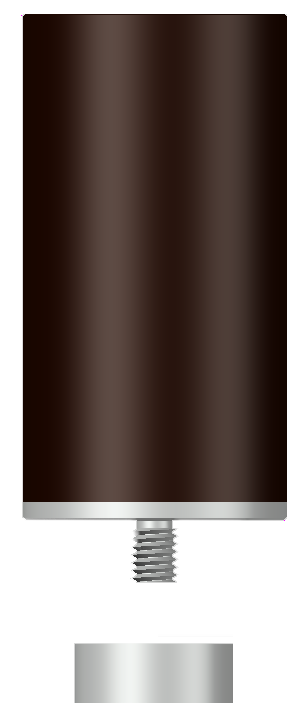

２、有线类（485,4-20mA）
外径：∮24mm
高度：58mm=48mm(壳体)+10mm(螺柱或磁体)
五、产品安装
１、从包装箱中取出传感器，
无线的：连接天线并拧紧，将传感器的天线朝上。
有线的：将电源和通讯线正确连接。
２、读取标识：
无线的：读取传感器ID号标识，每一个传感器都只有一个ID号.
485的：通讯485通讯读取设备地址。
３、配置：
无线的：将ID号配置到智能无线采集仪中。
485的：将设备地址配置到监控系统。
４、将传感器固定在需要测量的位置。
磁吸的：将传感器直接吸附在设备的振动测量位置。
螺栓的：将传感器底部的∮８×10mm的螺栓拧紧在设备的振动测量位置。
六、引用标准
GB/T 29531-2013《泵的振动测量与评价方法》
GB 4832-1984《大电机振动测定方法》
GB/T 10068.2-1988《旋转电机振动测定方法及限值 振动限值》
GB14711-93《中小型旋转电机安全通用要求》
GB/T 33904-2017《工业物联网仪表服务协议》
GB/T 34072-2017《物联网温度变送器规范》
七、其它

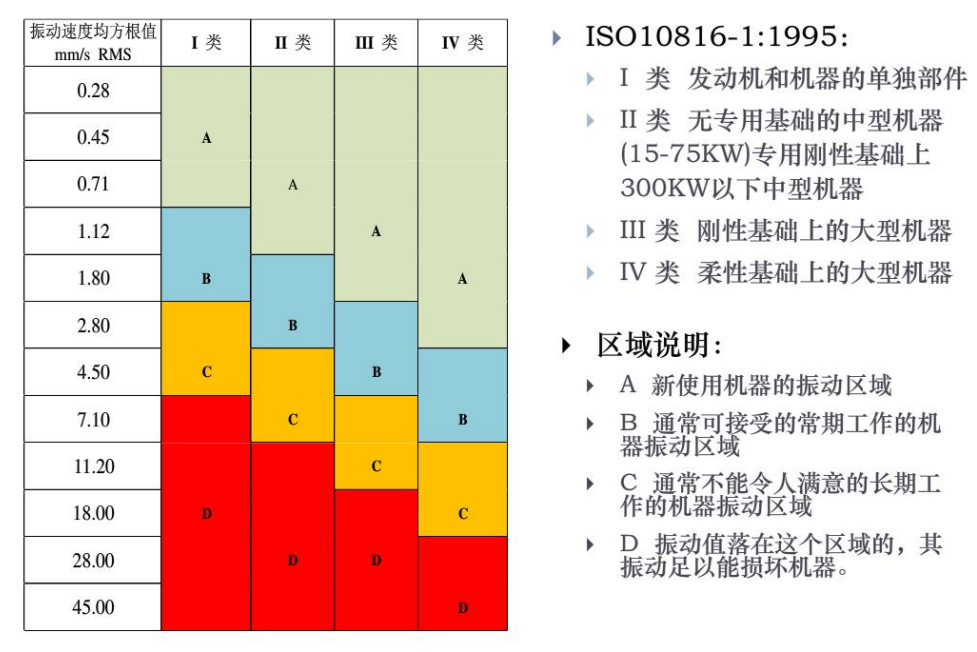

1、在10～1000Hz的频段内，振动速度均方根值相同的振动，被认为具有相同的烈度，为使不同的旋转机械使用同一烈度标准进行评定，本标准根据机器的尺寸及功能（振动体质量、尺寸、机械的输出功率等）、机器——支承系统的刚性等将旋转机械分为如下4类
标准：GB3215-82
4.4.1 泵工作期间，轴承温度不超过80
标准：JB/T5294-91
3.2.9.2 轴承温升不得超过环境温度40，温度不得超过80

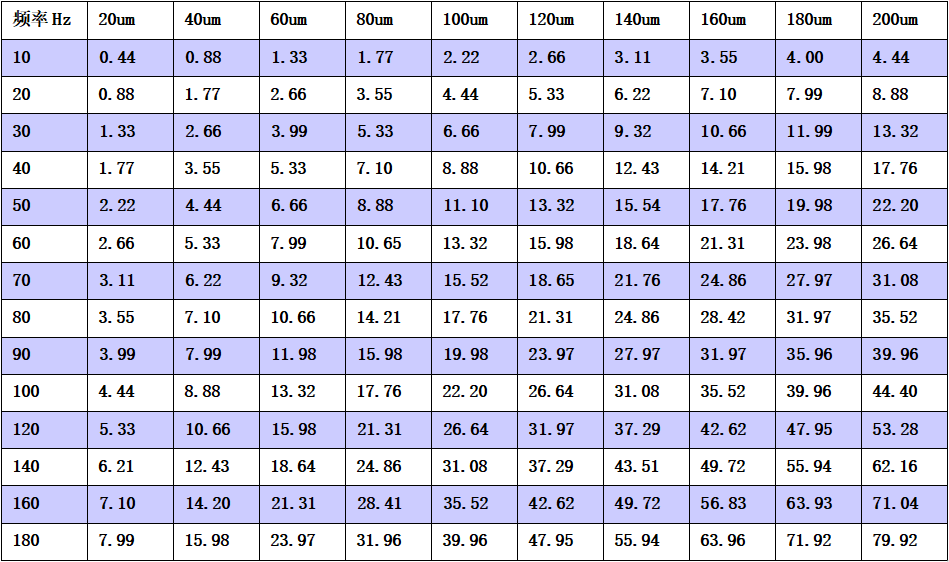

2、常用振动 - 烈度对照表(um -- mm/s)

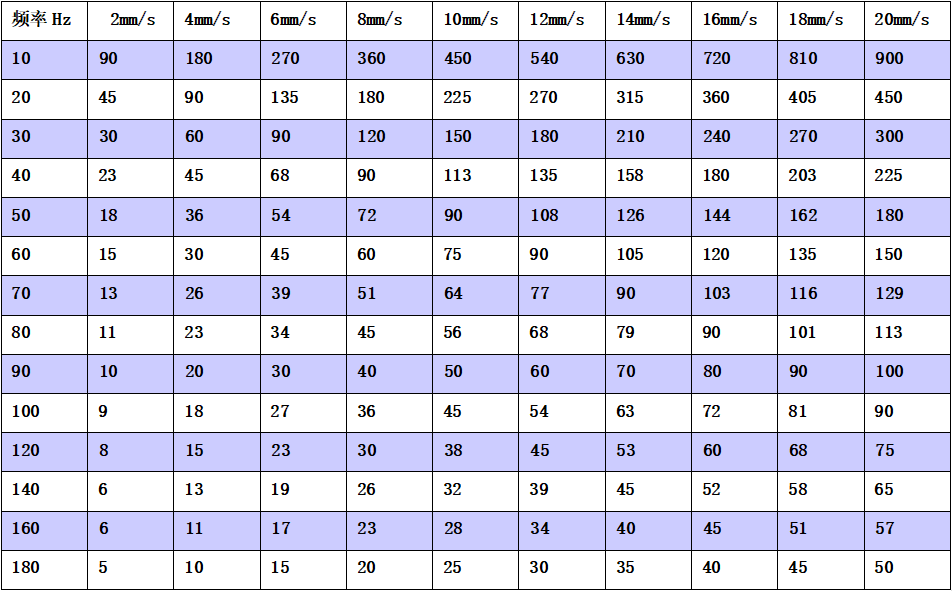

烈度 -- 振动对照表 (mm/s -- um)
